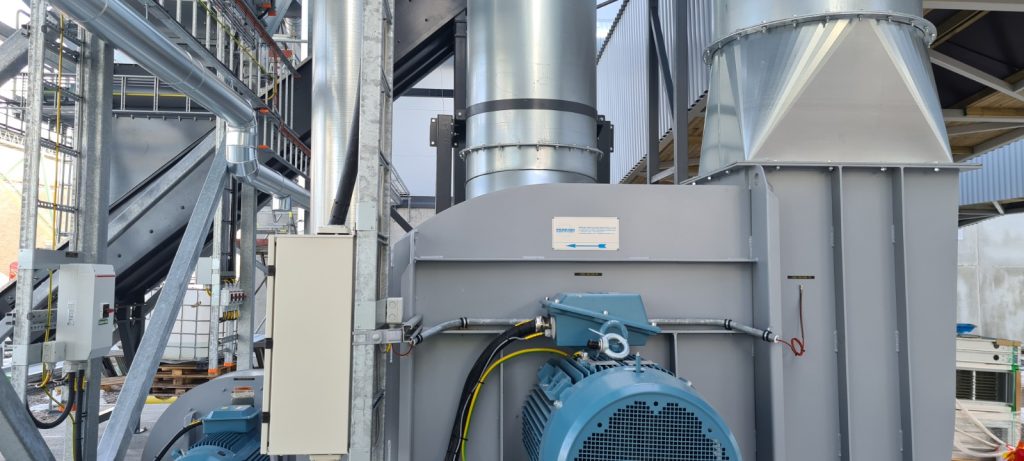

Tässä oppaassa käymme läpi keskeiset parametrit, joilla teollisuuspuhaltimen valinta optimoidaan maksimaalisen hyötysuhteen ja elinkaarikustannustensaavuttamiseksi.
Teollisuusprosesseissa puhallin ei ole erillinen laite, vaan kriittinen osa kokonaisjärjestelmää.
Virheellinen mitoitus johtaa usein joko prosessin pullonkauloihin tai huomattavaan energiahukkaan.
Mitoitus vaikuttaa suoraan koko laitoksen tuottavuuteen, energiankulutukseen ja elinkaarikustannuksiin (LCC).
Puhaltimen mitoituksen perusta on toimintapisteen asettaminen mahdollisimman lähelle laitteen parhaan hyötysuhteen pistettä.
Usein puhallin valitaan yhden mitoituspisteen perusteella. Todellisuudessa vain harva prosessi on stabiili. Monesti erilaisia mitoituspisteitä on useita.
Siitä huolimatta teollisuudessa puhallin mitoitetaan usein pelkästään suurimman mahdollisen maksimikuorman mukaan. Tämän lisäksi laskelmiin tyypillisesti inhimillisistä syistä useita päällekkäisiä varmuuskertoimia, mikä johtaa lähes poikkeuksetta laitteen ylimitoitukseen.
– Jos puhallin valitaan yli- tai alimitoitettuna, se toimii hyötysuhdekäyränsä epäoptimaalisella alueella. Tämä saattaa aiheuttaa sakkausta, ylimääräistä värinää ja lyhentää pahimmillaan laakerointien käyttöikää merkittävästi, sanoo Ilot Oy:n teollisuuspuhallinten asiantuntija Pekka Kotiranta.
On tärkeää, että puhallinta valittaessa käydään läpi erilaiset prosessitilanteet ja niiden osuus kokonaiskäyttöajasta, jolloin paras puhallin voidaan optimoida kyseiseen prosessiin.
Ilot Oy:n asiantuntijat analysoivat prosessimuuttujat tapauskohtaisesti ja määrittävät optimoinnin pohjaksi todellisen laitoskäyrän. Tämän datan perusteella valitsemme Ferrari Ventilatorin kattavasta valikoimasta puhallintyypin, joka minimoi järjestelmän elinkaarikustannukset ja energiankulutuksen juuri kyseisessä sovelluksessa.
Mitoituksessa on huomioitava kolme dynaamista päämuuttujaa:
Puhaltimet kuluttavat usein merkittävän osan teollisuuslaitoksen sähköenergiasta. Jo 5–10 % parannus kokonaishyötysuhteessa tuo tuhansien tai kymmenien tuhansien eurojen vuotuiset säästöt jatkuvakäyttöisissä (24/7) prosesseissa.
Puhaltimen akseliteho (P_w, kW) määräytyy kaavalla: (Q x ptot) / hyötysuhde:
Kaavassa η on puhaltimen kokonaishyötysuhde.
Käyttämällä korkean hyötysuhteen Ferrari Ventilatori -keskipakopuhaltimia ja aksiaalipuhaltimia varmistetaan, että siipipyörän geometria ja aerodynamiikka on optimoitu juuri kyseiselle virtausalueelle. Tämä minimoi järjestelmän ominaistehon.
Parhaan hyötysuhteen siipipyörät on suunniteltu puhtaille kaasuille. Ferrari Ventilatorin valikoimasta löytyy korkean hyötysuhteen siipipyörävaihtoehtoja myös likaisille kaasuille.
Esimerkiksi savukaasusovelluksissa voidaan hyödyntää erikoisgeometriaa, jolla saavutetaan lähes puhtaan kaasun puhaltimien hyötysuhdetaso. Tällä ratkaisulla saavutetaan jatkuvakäyttöisissä prosesseissa helposti kymmenien kW:n tehosäästöt.
Puhtaan tai lievästi pölyisen ilman prosesseissa energiatehokkuus maksimoidaan taaksepäin kaarevilla siivillä varustetuilla suoravetoisilla puhallinsarjoilla (kuten Ferrari FQ tai FR), joiden mekaaninen hyötysuhde nousee parhaimmillaan yli 85 prosentin.
Puhaltimen valinnassa ei riitä pelkkä suorituskykykäyrän tarkastelu.
Monet teollisuuden prosessit asettavat vaatimuksia myös muulle puhaltimen rakenteelle.
Syövyttäviä kaasuja siirrettäessä materiaalinvalinnalla on varmistettava puhaltimen kemiallinen kestävyys.
Käytettävät erikoismateriaalit tai pinnoitteet vaikuttavat usein siipipyörän mekaaniseen lujuuteen ja massaan, mikä asettaa rajoituksia puhaltimen sallitulle maksimikierrosluvulle (rpm). Tämä on otettava huomioon jo toimintapisteen ja siipipyörän halkaisijan mitoitusvaiheessa.
Myrkyllisiä tai kosteita kaasuja siirrettäessä puhaltimen rakenteen pitää olla kaasu- ja nestetiivis. Asia on huomioitava puhaltimen saumojen ja akselin läpivientien tiivistämisessä kohteeseen sopivalla tiivisteratkaisulla, esimerkiksi akselin läpiviennin poksitiivisteellä.
Rakenteen tiiveys voidaan tehtaalla varmistaa erillisellä standardin mukaisella tiiveyskokeella.
Kun edellä mainitut erikoisrakenteet yhdistetään räjähdysvaaralliseen ympäristöön tai erittäin korkeisiin, jopa 600 oC lämpötiloihin tai runsaasti likaa sisältäviin olosuhteisiin, haasteet kasvavat entisestään.
Esimerkiksi ATEX-ratkaisuissa puhaltimissa käytetään kupariosia, joiden kemiallinen kestävyys pitää varmistaa syövyttävien kaasujen kohdalla.
Teollisuuden prosessit muuttuvat usein kuormituksen mukaan. Puhaltimen säätö kuristamalla säätöpelleillä on puhtaasti energiantuhlausta.
Taajuusmuuttajalla tehtävä kierroslukusäätö hyödyntää puhallinlakeja, jolloin tehontarve muuttuu suhteessa kierrosluvun kuutioon:
P₁ / P₂ = (n₁ / n₂)³
Jos virtaustarve putoaa 20 % (n₂ = 0,8 · n₁), kierroslukua laskemalla tehontarve laskee lähes puoleen (noin 51 % alkuperäisestä).
Yhdistämällä Ferrari-puhaltimien mekaaninen laatu ja moderni säätötekniikka saavutetaan optimaalinen kokonaishyötysuhde.
Ilot Oy:n tekemä tarkka mitoitus minimoi prosessin käyttökustannukset ja maksimoi sijoitetulle pääomalle (ROI) parhaan mahdollisen vastineen.
Kaasun lämpötilan nousu laskee kaasun tiheyttä (ρ, kg/m³).
Koska keskipakopuhaltimen tuottama paine-ero on suoraan verrannollinen tiheyteen, kuumaa kaasua puhaltava puhallin tuottaa vähemmän painetta kuin kylmää ilmaa pumppaava laite.
Moottorin tehontarve puolestaan on suurin silloin, kun prosessi käynnistetään kylmänä (tiheä kaasu), mikä on otettava huomioon moottorin mitoituksessa tai käynnistystavassa.
Sakkaus tapahtuu, kun puhallin toimii toimintapisteessä, jossa tilavuusvirta on liian pieni suhteessa paineeseen.
Tällöin virtaus irtoaa siivistä, aiheuttaen paineenvaihtelua, voimakasta värinää ja laakerivaurioita.
Ilmiö vältetään mitoittamalla puhallin niin, että toimintapiste pysyy vakaalla alueella mahdollisimman lähellä parasta hyötysuhdetta.
Ferrari Ventilatori -puhaltimien siipipyörät ja puhallinkaavut on suunniteltu korkealla aerodynaamisella hyötysuhteella.
Kun puhaltimen oma hyötysuhde (η) on korkea ja prosessin painehäviöt on minimoitu, puhaltimen tarvitsema ominaisteho on mahdollisimman pieni.
Suoravetoinen puhallin (moottori suoraan moottorin akselilla tai kytkinsovite) on energiatehokkain koska siitä puuttuvat hihnahäviöt (noin 3–5 %).
Suoravetoisen puhaltimen huoltotarve on lisäksi huomattavasti matalampi, koska rakenteesta puuttuvat säännöllistä vaihtoa ja kiristystä vaativat hihnakäytön kuluvat osat.
Suoravetoinen puhallin yhdessä taajuusmuuttajaohjauksen kanssa varmistaa, että tarvittava toimintapiste löytyy ilman turhia kuristussäätöpeltejä järjestelmässä.
Katso Mitoitus-sivultamme kahden hankintahinnaltaan erilaisen teollisuuspuhaltimen vertailu:
Ilot Oy:n asiantuntijoilla on pitkäaikainen kokemus vaativien erikoisprosessien puhallinmitoituksesta. Ota yhteyttä meihin, autamme sinua mielellämme.
Analysoimme prosessisi vaatimukset ja määritämme kohteeseen standardien mukaisen, toimintavarman puhallinratkaisun.
